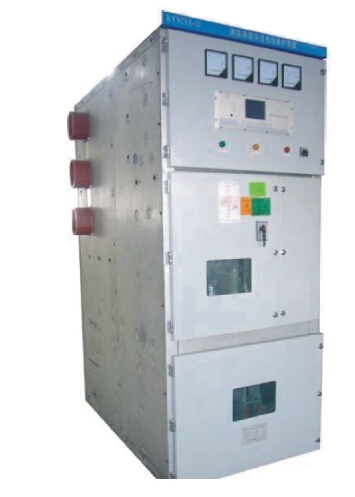

LXXH消弧谐选线及过电压保护装置

概 述
        中性点非直接接地供电系统，发生单相金属性接地时，其它两相对地电压将升高到故障相√3倍即线电压，而这类系统中的电气设备如变压器、电压互感器、电流互感器、断路器、电缆线路等对地绝缘水平，尚可满足长期承受线电压作用的要求。但对于系统中发生单相弧光性接地时，间歇性弧光可以造成******峰值可达3.5倍以上的相电压峰值，这样势必造成固体绝缘的累积性损伤和绝缘薄弱环节被损坏。使事故扩大，造成设备击穿和短路等重大事故。同时由于线路网中的弧光性过电压，致使部分电压互感器饱和，谐振和过载甚至烧毁。严重的还能造成避雷器爆炸，变压器损坏及产生一定火灾隐患，更为严重的可以诱发供电线路的大谐振，造成变压器爆炸式线路短路。使综合保护严重失灵，使变配电系统全面崩溃。理想的接地方式是：用接地保护装置使单相弧光性接地自动消除，而对金属性接地应在尽量短的时间（20ms）内选出。
        我公司独立研发、生产的LXXH系列消弧消谐选线及过电压保护装置用于3~35kV中性点不接地系统，可快速将故障相的弧光性接地转化为直接金属性接地，从而有效抑制弧光性接地过电压的******技术产品。产品软件采用优先选择算法，确保系统发生单相弧光接地时只有一套装置动作。该系列产品已广泛应用于风电、轻工、冶金等几十个行业。
        产品特点
       当中性点经消弧线圈接地或经电阻接地和中性点不接地系统加装本装置后
        消弧功能： 该装置全程全自动处理配电网中的单相接地故障。它实时自动跟踪，实时监测系统电压和电容电流；当发生单相弧光性接地时自动快速进行动作，使单相弧光性接地得以快速消除，当发生单相金属性接地时，本装置自动识别出并选出故障相，单相故障消除后自动退出并保存故障信息以备查询。
        消谐功能： 本装置通过特殊可控硅和可靠的软件算法，可以对系统的二次谐振进行准确动作，使谐振条件被破坏，达到消谐的目的，从而保护了PT的正常运行。
        选线功能：  本装置可增加小电流接地选线功能，本功能与消弧功能进行闭锁并采用同时采样算法，确保了选线的准确性和实用性。
        过电压保护功能： 当系统发生短暂的雷电及操作过电压时，均由装置中的组合式过电压保护器限制和吸收。
        可靠性： 装置的工作性能不受电网中对地电容电流和接地点的影响，动作可靠，效果显著，且不影响电网的扩大及改变，允许250A的电容电流连续通过2小时。
        实用性： 该装置设备简单，体积小，功能多，安装调试方便，既适用高压变配电系统，又适用于低压配电系统。工作可靠，性能优越，价格低廉，是新老电厂、电站、矿山、石油、化工、钢铁等企业电网的可靠实用的保护设备。
        快速安全性： 响应及快，LXXH系列消弧消谐选线及过电压保护装置可以在发生单相接地故障后〔＜20ms〕立即投入工作，既安全可靠又简化了设备。
        ******性： 本装置采用******的微机控制和多种新型******的技术，可靠性高，抗干扰性强，采用触摸屏操作，中文显示可方便的检查。
